內涨式管端坡口机

ATCM气动快速平口机

ATCM系列气动快速平口机,针对小管道的平口和坡口批量快速加工而设计,采用管内径定位安装,气动快速涨紧,气动驱动,自动进刀或手动进刀的加工方式。解决管板焊,以及管桥,管墙焊接过程中,因管口参差不齐,影响焊接品质的难题,既可刮去管口多余长度,快速平口和坡口,又可清除焊缝。其结构紧凑,重量轻便,操作简便,加工效率高,广泛适用于各种金属管材的端面批量加工,尤其适用于换热器,水冷壁,火电厂,制药,酿造,制冷等行业的平口和坡口加工。

加工视频

详细介绍

产品简介

      ATCM系列气动快速平口机,针对小管道的平口和坡口批量快速加工而设计,采用管内径定位安装,气动快速涨紧,气动驱动,自动进刀或手动进刀的加工方式。解决管板焊,以及管桥,管墙焊接过程中,因管口参差不齐,影响焊接品质的难题,既可刮去管口多余长度,快速平口和坡口,又可清除焊缝。其结构紧凑,重量轻便,操作简便,加工效率高,广泛适用于各种金属管材的端面批量加工,尤其适用于换热器,水冷壁,火电厂,制药,酿造,制冷等行业的平口和坡口加工


产品特点

1、完全的冷切割,不改变管子材质;
2、管内径安装,气动快速定位涨紧;

3、手动或自动进给,快速进刀和退刀,一道平口仅需几秒;

4、既可刮去管口多余长度,快速平口和坡口,又可清除焊缝;

5、加工范围:管内径从13.1mm-40mm,其他规格管道,可定制;

6、整机小巧轻便,移动便捷,能在各种工位和条件中使用;

7、适用于各种等级的碳钢、不锈钢、合金钢等金属管材的端面加工;


技术参数

参数 / 型号

ATCM-24

ATCM-48

进刀方式

手动

手动

管内径范围mm

Φ13.1-28

Φ28-48

进刀行程mm

20

20

最大加工壁厚mm

5

5

空载转速

300rpm

300rpm

扭矩

50Nm

50Nm

功率

1.3HP

1.3HP

气源要求

1500-2000L/min @0.63-0.8MPa

1500-2000L/min @0.63-0.8MPa

机身最大宽度

59mm

59mm

机身重量

7KG

8KG

*相关技术参数仅供参考,不作为最终交货标准

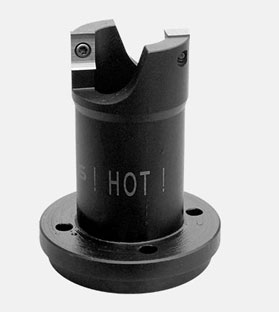

嵌入式刀具

加工其他角度坡口,加工管子的材质,请订购前申明!
