标准型外部安装式管子切割坡口机
澳太标准型外部安装式管子切割坡口机，依照国际通用管道标准设定加工范围，可对各种规格的管道，容器，法兰进行单切断或单坡口加工，更可以同时完成切断坡口加工，还可以进行复合型坡口及法兰面加工，其设计巧妙，安装和操作十分简单，机体为对开式圆环结构，拆分和组合非常便捷，可安装于管线的任何位置，是一种可移动的管道切割坡口机床，
澳太标准型外部安装式管子切割坡口机，依照国际通用管道标准设定加工范围，可对各种规格的管道，容器，法兰进行单切断或单坡口加工，更可以同时完成切断坡口加工，还可以进行复合型坡口及法兰面加工，其设计巧妙，安装和操作十分简单，机体为对开式圆环结构，拆分和组合非常便捷，可安装于管线的任何位置，是一种可移动的管道切割坡口机床，
产品描述
澳太标准型外部安装式管子切割坡口机，依照国际通用管道标准设定加工范围，可对各种规格的管道，容器，法兰进行单切断或单坡口加工，更可以同时完成切断坡口加工，还可以进行复合型坡口及法兰面加工，其设计巧妙，安装和操作十分简单，机体为对开式圆环结构，拆分和组合非常便捷，可安装于管线的任何位置，是一种可移动的管道切割坡口机床，适用于各种等级的碳钢、不锈钢、合金钢等金属材质和特殊的硬质工程材料切割坡口加工，广泛应用于石油、化工、天然气、食品、锅炉、制药、核电、场馆建设等行业的管线安装工程及管道抢修作业的现场。
产品特点
1、单台机器直径跨度为6英寸 ；
2、16个规格，可加工管径20-1240mm；
3、一次装夹，切割和坡口同时进行；
4、完全的冷切割方式，不改变管子材质；
5、自动进刀，无须手动调整，高效率，高品质；
6、合叶式对开式机体，分瓣安装于管线任何位置；
7、固定环为铝合金或合金钢，动环为合金钢；
8、更多加工附件可选，便于提高性能和扩展加工能力；
9、可选驱动方式：电动式，气动式，数控式，液压式；
10、可加工的切割坡口形式：U型，V型，J型以及双V型和复合型；
11、驱动头安装方式有直联和直交可选，避免干涉，满足最佳位置安装要求；
加工功能
1、管道切断；2、管端内、外坡口；3、管端平口；4、同时切断坡口；5、复合坡口；6、镗内孔；7、管外壁修复；8、加工法兰面；9、车槽
坡口类型
*坡口类型及坡口角度，以及加工管道材质，请订购前申明
技术参数
规格型号 | 加工范围 | 最大壁厚mm | 刀盘转速 | |||||
电动式 | 气动式 | 数控式 | 液压式 | mm | inch | 单刀 | 叠刀 | rpm |
ISD-90 | ISF-90 | SKD-90 | HYD-90 | Ф20～90 | 3/8"-3" | 30 | - | 34 |
ISD-168 | ISF-168 | SKD-168 | HYD-168 | Ф25～168 | 1"～6" | 30 | 50 | 24 |
ISD-219 | ISF-219 | SKD-219 | HYD-219 | Ф50～219 | 2"～8" | 30 | 50 | 23 |
ISD-273 | ISF-273 | SKD-273 | HYD-273 | Ф114～273 | 4"～10" | 30 | 75 | 23 |
ISD-323 | ISF-323 | SKD-323 | HYD-323 | Ф168～323 | 6"～12" | 30 | 75 | 23 |
ISD-355 | ISF-355 | SKD-355 | HYD-355 | Ф177～355 | 8"～14" | 30 | 110 | 23 |
ISD-406 | ISF-406 | SKD-406 | HYD-406 | Ф254～406 | 10"～16" | 30 | 110 | 22 |
ISD-457 | ISF-457 | SKD-457 | HYD-457 | Ф323～457 | 12"～18" | 30 | 110 | 20 |
ISD-508 | ISF-508 | SKD-508 | HYD-508 | Ф355～508 | 14"～20" | 30 | 110 | 20 |
ISD-559 | ISF-559 | SKD-559 | HYD-559 | Ф406～559 | 16"～22" | 30 | 110 | 14 |
ISD-610 | ISF-610 | SKD-610 | HYD-610 | Ф457～610 | 18"～24" | 30 | 110 | 14 |
ISD-762 | ISF-762 | SKD-762 | HYD-762 | Ф610～762 | 24"～30" | 30 | 110 | 13 |
ISD-914 | ISF-914 | SKD-914 | HYD-914 | Ф762～914 | 30"～36" | 30 | 110 | 11 |
ISD-1066 | ISF-1066 | SKD-1066 | HYD-1066 | Ф914～1066 | 36"～42" | 30 | 110 | 10 |
ISD-1160 | ISF-1160 | SKD-1160 | HYD-1160 | Ф980～1160 | 38"～44" | 30 | 110 | 9 |
ISD-1240 | ISF-1240 | SKD-1240 | HYD-1240 | Ф1040～1240 | 40"～48" | 30 | 110 | 9 |
*相关技术参数仅供参考，不作为最终交货标准
*电动式驱动全新升级：可选配高效无刷电机，动力更强，寿命超长
驱动方式
1、电动式： 能源供应方便，性能稳定，应用广泛；电源要求：230V 1PH 50/60HZ；老款碳刷电机功率：1.4KW，1.7KW，2.4KW ；升级无刷电机功率：1.5KW,2.0KW,3.0KW | |
2、气动式: 安全防爆，性能稳定，便于维护；气源要求：1500-3000L/min@0.63-0.8Mpa；功率：2HP,3HP,4HP | |

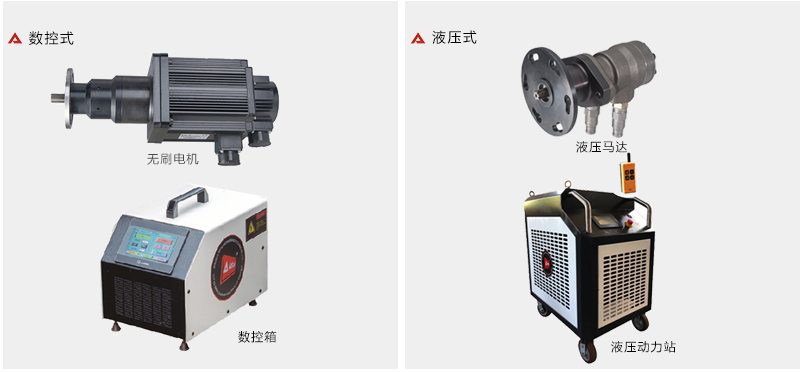

3、数控式: 动力强劲，噪音低 ，性能稳定，高承载，可连续作业；电源要求：230V 1PH 50/60Hz或380V 3PH 50/60Hz；功率：1.5kw,2KW,3KW | |
4、液压式: 动力强劲，噪音低，性能稳定，高承载，可连续作业 ；液压要求：28-50L/min @13Mpa；适配电源：380V 3PH 50/60Hz | |
| |
 |
加工刀具：
为了满足加工现场的各种要求，我们有丰富的刀具种类可供选择，更可以按照客户需求订制不同角度，不同尺寸的刀具。
1、成型刀具 长度:三种90mm,150mm,200mm | |
2、嵌入式刀具 长度:三种90mm,150mm,200mm | |
 |
1、标准刀架 | |
2、圆度补偿刀架 | |
 | |
钻铣一体，克服应力集中的危害，提高切削效率 | |
| 4、管外壁加工刀架 管外壁修整，去除防腐层 | |
 | |
用于管道内壁坡口；径向行程：110mm；轴向行程：100mm | |
6、桥式刀架 | |
 |
