微型外部安装式管子切割坡口机

小直径轻便型分瓣式式管子切割坡口机,用于小直径管道安装以及管道焊接前准备的切断坡口加工。机体为对开式圆环结构,拆分和组合非常便捷,可安装于管线的任何位置,是一种可移动的管道切割坡口工具。本系列产品是最小型和最紧凑的轻便型分瓣式管道切割坡口机,其设计巧妙,机…

电话:0577-86808797/86829982邮箱:sales@wzaotai.com

产品描述

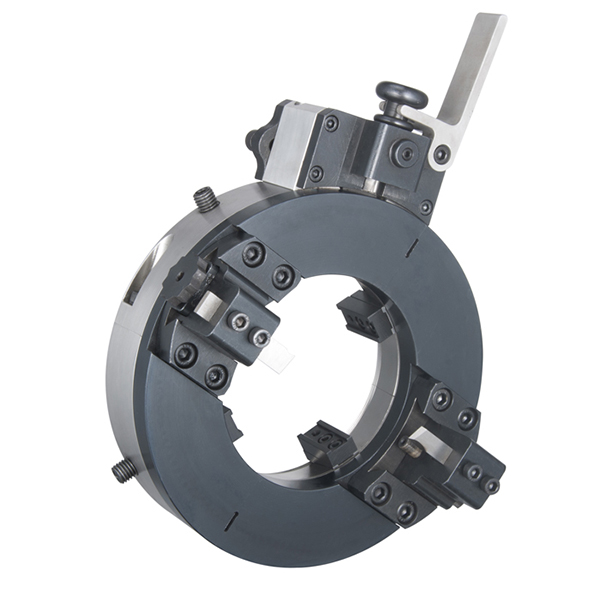

      小直径轻便型外部安装式管子切割坡口机,用于小直径管道安装以及管道焊接前准备的切断坡口加工。机体为对开式圆环结构,拆分和组合非常便捷,可安装于管线的任何位置,是一种可移动的管道切割坡口工具。本系列产品是最小型和最紧凑的轻便型分瓣式管道切割坡口机,其设计巧妙,机构紧凑,体积小,避免干涉,尤其适用于狭窄施工的地方,如排管、弯管、管道支架等,在锅炉,发电,石油,天然气和造船等行业中广泛用途。


产品特点:

1、针对小直径管道现场切割研发的一款轻便型切割工具;

2、设计巧妙,机构紧凑,体积小,避免干涉;

3、铝合金机体,重量轻,单手可操作;

4、合叶式对开式机体,可安装于管线任何位置;

5、一次装夹,切割和坡口同时进;

6、完全的冷切割方式,不改变管子材质;

7、自动进刀,无须手动调整,高效率,高品质;

8、可加工的切割坡口形式:U型,V型,J型;

9、共有9个型号,适用范围:12.5-152.4mm(0.5"~6");

10、单台范围跨度0.5"或1"

11、可选驱动方式:电动式,气动式


加工功能:
1、管道切断;2、管端坡口;3、管端平口;4、同时切断坡口

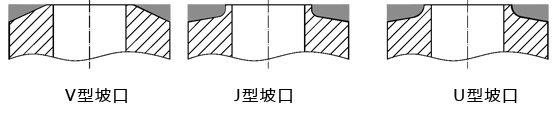

坡口类
V型坡口、J型坡口、U型坡口、双面坡口

坡口类型及坡口角度,以及加工管道材质,请订购前申明


技术参数

规格型号加工范围切削壁厚刀盘转速
电动气动mminchmmrpm
ISDS1   ISFS1    Ф12.5~25.40.5"~1"≤1534
ISDS1.5ISFS1.5 Ф25.4~38.11"~1.5"≤1524
ISDS2   ISFS2   Ф38.1~50.81.5"~2"≤1523
ISDS2.5ISFS2.5Ф50.8~63.52"~2.5"≤1523
ISDS3   ISFS3   Ф63.5~76.22.5"~3"≤1523
ISDS3.5ISFS3.5Ф76.2~88.93"~3.5"≤1523
ISDS4   ISFS4   Ф88.9~101.63.5"~4"≤1520
ISDS5   ISFS5   Ф101.6~1274"~5"≤1520
ISDS6   ISFS6   Ф127~152.45"~6"≤1514

*相关技术参数仅供参考,不作为最终交货标准

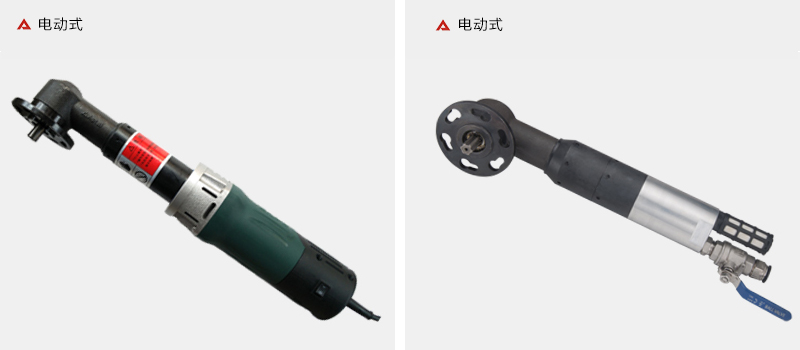

 驱动参数:


1、电动式:
品牌:AOTAI

电源要求:50~60Hz,220~230V, 1P功率:1.43KW

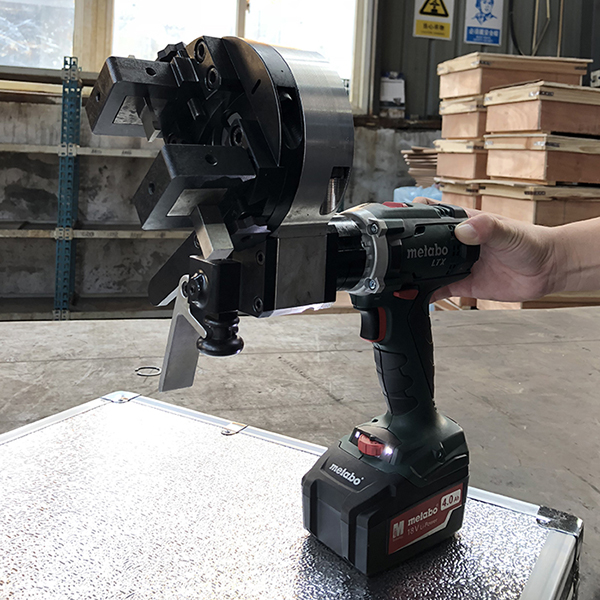

 还可以选配充电式电机,电压:14V

2、气动式:
 品牌:AOTAI
气源要求:1500-2000L/min@ 0.63-0.8Mpa

功率:1.1HP 或 2HP

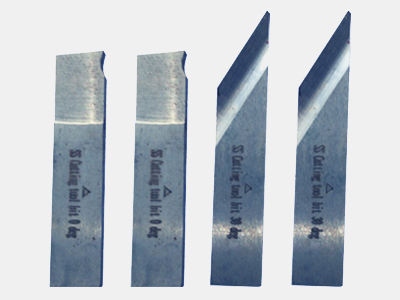

轻便型成型刀:

材质:M42和 M35
种类:切断刀,坡口刀,
角度:0度,30度,37.5度,


产品视频
